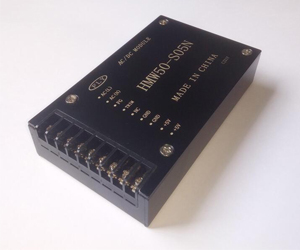

便攜式HMW50-150AC-DC電源
便攜式HMW50-150AC-DC電源產品特點
?高可靠性 高效率 高功率密度 50 -150W
?高隔離耐壓1500 V交流
?低輻射干擾 低紋波噪聲
?環保設計， 符合 Ro HS 指令
?工作溫度：- 40℃～+ 70℃
?滿足 IEC 60950、EN 60950、UL 60950 安規認證標準
?具有輸出短路、過壓、過
應用范圍
?該系列電源是專門針對線路板上分布式電源系統中供電,輸入與輸出隔離的場合設計。
?在電力、新能源、通信、工業控制等行業廣泛應用。
產品特性曲線

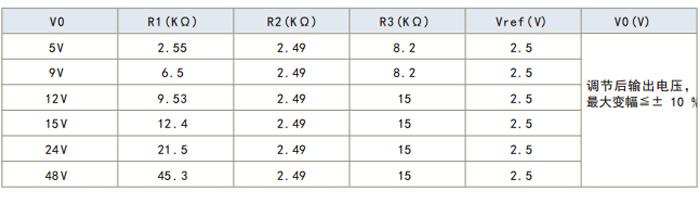

TRIM的使用以及TRIM電阻的計算
TRIM電阻的計算公式
| UP: RT=［a R2/( R2-a）］-R3 | a=［Vref/( Vo- Vref)］×R 1 | RT為TRIM電阻 a為自定義參數， 無實際含義 |
| DOWN: RT=［a R1/( R1-a）］-R3 | a=［( Vo- Vref)/ Vref］ ×R1 |

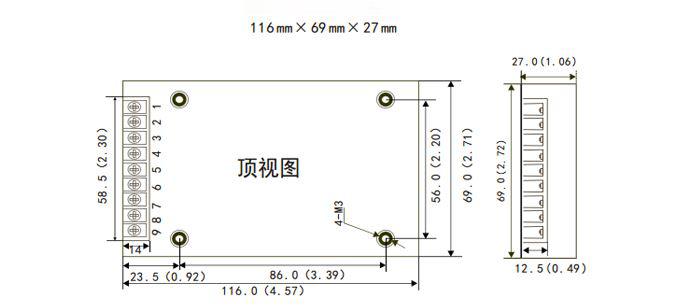

尺寸圖及管腳定義說明
注: 單位: mm( inch)
未注公差: X. X±0 .5mm( X. XX±0 .02 inch)
X. XX±0 .25 mm( X.
注意事項
1、管腳定義含義請詳見《產品定義說明》,如有不明可咨詢我司技術支持；
2、包裝信息請參見《產品出貨包裝信息》；
3、最大容性負載均在輸入電壓范圍、滿負載條件下測試,具體可參見《容性負載使用說明》；
4、電源模塊通電一段時間后會產生熱量， 請不要用手或身體接觸它， 否則可能引起燙傷；
5、通電前請核查接線是否正確,否則將引起電源損壞；
6、本文數據除特殊說明外，都是在 Ta= 25℃，濕度<75 ，輸入標稱電壓和輸出額定負載時測得；
7、測試輸入與輸出之間的絕緣耐壓時， 請把輸入和輸出端的所有管腳分別短路后測試；
8、產品殼溫超過規定值時， 需考慮合理散熱；
9、為了防止電源模塊輸出引腳氧化， 影響焊接， 在存儲時請放在干燥的庫房內；
10、我公司可根據客戶需求,提供定制電源,詳細可聯系我司銷售部。
